Łatwe modele

Łatwe modele w minutę. Poznaj trzy główne metody modelowania dachów wraz z dodatkowymi funkcjami.

1. Modelowanie płaszczyzn dachu

Jedną z metod modelowania jest modelowanie powierzchniowe poszczególnych płaszczyzn dachu. Tryb modelowania powierzchniowego HiStruct Roofs pozwala na precyzyjne ręczne wprowadzanie poszczególnych płaszczyzn dachu, zarówno w rzucie 2D, jak i bezpośrednio w 3D. Metoda ta jest idealna dla bardziej złożonych konfiguracji dachów, zwłaszcza gdy dostępne są szczegółowe rysunki, takie jak pliki DXF. Rysunki te można zaimportować do HiStruct Roofs i wykorzystać jako warstwę tła do dokładnego modelowania.

Szczegółowe wprowadzanie ręczne

Łatwe ręczne wprowadzanie poszczególnych płaszczyzn dachu, w rzucie 2D na płaszczyznę XY lub bezpośrednio w 3D jako powierzchnia w przestrzeni. Metody te można również łączyć, co pozwala na łatwe modelowanie bardziej złożonych elementów dachu, takich jak lukarny.

Płynne łączenie płaszczyzn

Ręcznie wprowadzane płaszczyzny są automatycznie łączone w spójny model dachu, umożliwiając dalsze korekty geometryczne i udoskonalenia za pomocą narzędzia rozwiązywania wiązań dachowych.

Efektywny i elastyczny układ

HiStruct Roofs automatycznie generuje układ pokrycia dachowego, obróbek blacharskich i systemu rynnowego. Model parametryczny pozwala również na szybkie dostosowanie, oszczędzając czas.

2. Spine Solver

Spine Solver to narzędzie do rozwiązywania grzbietów, dolin i szczytów dachu na dowolnym planie, dzięki czemu modelowanie dachu jest wyjątkowo łatwe. Umożliwia szybkie obrysowanie obwodu dachu i automatyczne wygenerowanie jego geometrii. Funkcja ta oszczędza czas i zwiększa wydajność pracy. Jest to idealne rozwiązanie dla dachów z połaciami połączonymi ze ścianami szczytowymi lub okapowymi.

Szybkie wprowadzanie obrysu

Łatwo zdefiniuj obwód dachu, klikając punkty obrysu, aby utworzyć zamknięty wielokąt. Następnie wybierz poszczególne krawędzie i przypisz im odpowiednie nachylenie lub oznacz je jako ściany szczytowe.

Automatyczne obliczanie geometrii

Spine Solver automatycznie oblicza geometrię dachu w tle, usprawniając proces projektowania.

Zautomatyzowany układ dachu

HiStruct Roofs automatycznie generuje układ dachu, obróbki blacharskie i system rynnowy. Parametryczny model pozwala na szybkie i wydajne modyfikacje, oszczędzając cenny czas.

3. Zdalny import geometrii

Tryb zdalnego importu modelu pomiarowego HiStruct Roofs umożliwia łatwe wprowadzanie projektów dachów poprzez importowanie geometrii 3D ze zdalnych źródeł, takich jak pomiary satelitarne lub lotnicze. Funkcja ta znacznie skraca czas potrzebny do uzyskania dokładnego modelu dachu, jednocześnie zwiększając precyzję projektu. W rezultacie cały proces tworzenia geometrii dachu jest bardziej wydajny niż kiedykolwiek wcześniej.

Automatyczne rozpoznawanie geometrii

Uzyskana zdalnie geometria składa się zazwyczaj z zestawu trójkątnych powierzchni reprezentujących płaszczyzny dachu. HiStruct Roofs automatycznie łączy poszczególne płaszczyzny dachu z zaimportowanej trójkątnej geometrii, koryguje ich płaskość i łączy skorygowane płaszczyzny dachu w jednolitą geometrię do dalszego przetwarzania.

Zaawansowana korekcja geometrii

Import i korekta geometrii obejmuje różne ustawienia, które umożliwiają rozpoznawanie złożonych konfiguracji dachów, zapewniając dokładne i wiarygodne wyniki.

Łatwe projektowanie dachów

Dzięki zdalnemu importowi geometrii, wprowadzanie projektów dachów do HiStruct Roofs jest naprawdę łatwe. Konfigurator automatycznie generuje układ pokrycia dachowego, pozycje obróbek blacharskich i system rynien, oszczędzając czas i umożliwiając szybkie i wydajne modyfikacje za pomocą modelu parametrycznego.

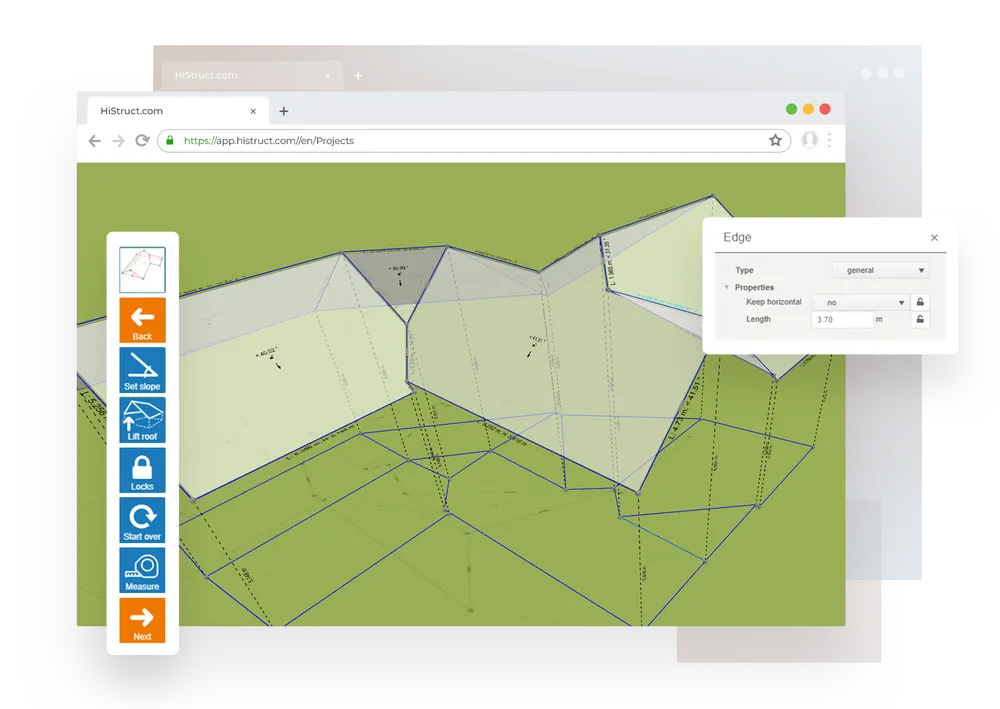

Rozwiązywanie wiązań dachowych

Łatwe dostosowywanie geometrii dachu

Rozwiązywanie wiązań dachowych to narzędzie do modyfikacji zunifikowanej geometrii dachu. Umożliwia dostosowanie całej geometrii dachu przy użyciu lokalnych ograniczeń. Na przykład zmiana długości kalenicy bez naruszania warunku płaskości płaszczyzn dachu. Narzędzie HiStruct Roofs umożliwia kompleksowe dostosowanie wszystkich płaszczyzn dachu, zapewniając spójne i precyzyjne zmiany geometrii. Wszystkie modyfikacje można wprowadzać łatwo, wydajnie i z pełnym uwzględnieniem ogólnego kontekstu. Narzędzie to jest szczególnie przydatne, gdy zmiany geometrii pojawiają się w trakcie realizacji projektu.

Ujednolicona geometria dachu

Płaszczyzny dachu są łączone w jedną geometrię dachu przy użyciu współdzielonych węzłów i krawędzi, automatycznie rozpoznawanych z modelu. Ta ujednolicona geometria służy jako podstawa dla narzędzia rozwiązywania wiązań dachowych.

Złożone możliwości edycji

Narzędzie rozwiązywania wiązań dachowych utrzymuje spójną geometrię dachu i koryguje wszelkie dane wejściowe. Użytkownicy mogą edytować nachylenie płaszczyzny dachu, długości krawędzi (w tym krawędzie współdzielone), poziome wyrównanie okapów i kalenic oraz ich wysokości.

Wydajne modyfikacje

Narzędzie rozwiązywania wiązań dachowych ułatwia dostosowanie modelu dachu, zapewniając, że wszelkie zmiany są płynnie zintegrowane. Ogólna topologia dachu, w tym liczba węzłów i krawędzi, pozostaje niezmieniona.

Generator opierzeń i systemów rynnowych

Ulepsz swoje modele za pomocą wszechstronnego generatora opierzeń, zintegrowanego z generatorem systemów rynnowych. Narzędzie to automatycznie identyfikuje niezbędne elementy obróbek blacharskich i rynien w oparciu o ujednoliconą geometrię dachu, usprawniając proces projektowania, zapewniając jednocześnie dokładność i wydajność.

Automatyczne rozpoznawanie opierzeń

HiStruct Roofs analizuje krawędzie poszczególnych płaszczyzn dachu i określa niezbędne typy opierzeń na podstawie ich relacji z innymi płaszczyznami i krawędziami dachu.

Konfigurowalne profile opierzeń

Użytkownicy mogą dostosować geometrię, kolor i wykończenie powierzchni profili opierzeń, zmienić typ obróbki, a nawet wyłączyć ją w razie potrzeby. Ta elastyczność pozwala na stworzenie modelu dachu z określonymi opierzeniami.

Zoptymalizowane rozmieszczenie rur spustowych

Generator określa odpowiednie lokalizacje dla rur spustowych w oparciu o maksymalne regulowane odległości i inne szczegóły geometrii dachu. Umiejscowienie i geometria rur spustowych mogą być dalej dostosowywane przez użytkownika. Kształt rynien jest obliczany w odniesieniu do lokalizacji rur spustowych na podstawie określonego nachylenia.
